Gebr. Brasseler GmbH & Co. KG

Neubau Produktionsgebäude B15 "custom made".

Prozesskälteanlage zur Rückkühlung von Bearbeitungs- zentren und Härteofen sowie Kaltwasserversorgung der RLT-Anlagen.

Aufgabe:

Lieferung einer energieeffizienten, äußerst betriebssicheren und nachhaltigen Prozesskälteanlage sowie einer hocheffizienten VRV-Klimaanlage zur Temperierung von Büro- und Technikräumen.

Lieferumfang:

  • 2 St. solegekühlte Schraubenkaltwassersätze leistungsgeregelt / 2 x 180 kW
  • 2 St. Rückkühlwerke als V-Kühler mit adiabater Zusatzkühlung / 2 x 220 kW
  • 1 St. Freikühler / 300 kW
  • Kaltwasser-Vor- und Rücklaufverteiler mit angebauten Pumpen/Regeleinheiten
  • 40 St. Rohrbündelapparate als Sonderkonstruktionen zur Hydraulikkühlung der Bearbeitungszentren
  • DDC-Anlagenregelung
  • Leistungs- und Regelungsschaltschrank
  • Rohrnetz - aus Stahl und Isolierung
  • Plattenwärmetauscher / Pumpenspeichereinheit incl. Rückspülfilter zur Rückkühlung der Härteofen
  • 1 St. VRV-Kälteanlage in Hocheffizienzausführung

Eigenschaften

  • Deutliche Effizienzsteigerung (bis 30%) des Kältemaschinenbetriebs durch Einsatz von Rückkühlern mit adiabater Zusatzkühlung
  • Gleitender und schonender Betrieb durch Einsatz von 3-Wegeventilen auf der Kaltwasserseite der Kältemaschinen
  • Stabile Lade- und Entladevorgänge der strömungstechnisch beruhigten hydraulischen Weiche. Im Schwachlastzustand des Verbrauchernetzes, wenn die differenzdruckgeregelten Verbraucherpumpen ihre Kaltwasserentnahme reduzieren, wird die hydraulische Weiche mit dem Kaltwasser der Kältemaschinen geladen, um bei Anstieg der Verbraucherlast, ohne dass es zum Zuschalten der Kältemaschinen kommt, wieder entladen zu werden. (Funktion als Laufzeitspeicher, Reduzierung der Kältemaschinenlaufzeiten)
  • Anfahrschaltung Plattenwärmetauscher Freikühler
  • Einspritzschaltung RLT-Geräte in Verbindung mit differenzdruckgeregelter Pumpe (Konstantvolumenstrom im Register)
  • Differenzdruckregelung der Pumpen Produktion, RLT-Geräte und Härterei zur optimalen energetischen Anpassung an variierende Lastzustände
  • Kein Sauerstoffeintrag (Korrosion) wie offenes System, sondern Befüllung mit konditioniertem "totem" Wasser
  • Erweiterte Freikühlung durch Einbeziehung der Rückkühlwerke Kältemaschinen
  • Hocheffiziente VRV-Klimaanlage (ESEER 7,2!) zur Versorgung von Schalt-, EDV-, Mess- und Besprechungsräumen
  • GLT-Integration
  • Einbindung langjährig bewährter Regelbausteine Redeker Industriekälteanlagen
  • Einsatz ausschließlich erstklassiger und geprüfter Materialqualitäten
  • 2-wöchiger Probebetrieb mit Ultraschallmessung sämtlicher Volumenströme, hydraulischem Abgleich und optimaler regelungstechnischer Anpassung

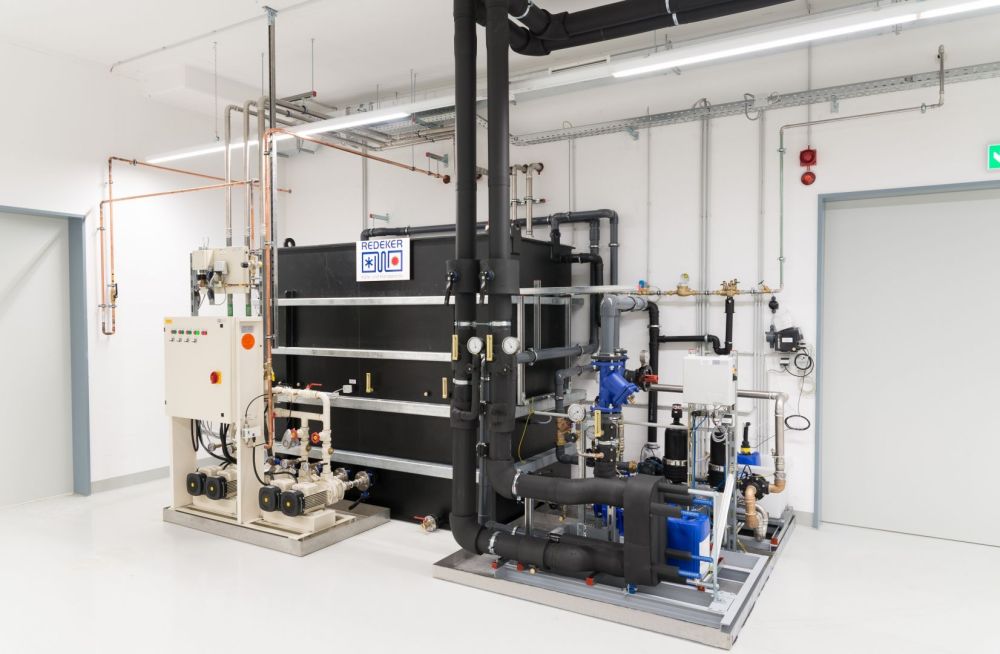

Plattenwärmetauscher / Pumpenstation mit offenem Speicher zur Rückkühlung Härteofen

Lesen Sie mehr über den Umzug der Sparte "Custom Made" in den Neubau Brasseler´s

custom made-brasseler.pdf (365,6 KiB)

  • Bearbeitungszentren mit zwangsüberströmten Rohrbündelapparaten
  • Leistungsgeregelte Schraubenverdichteraggregate Kältezentrale
  • Kältezentrale mit Kaltwasserverteiler und Laufzeitspeicher
